拓扑结构图是网络结构的一个虚拟平面图的展现，为了便于管理和应用，常常会用到它。下面数韵网络教你怎么画拓扑图

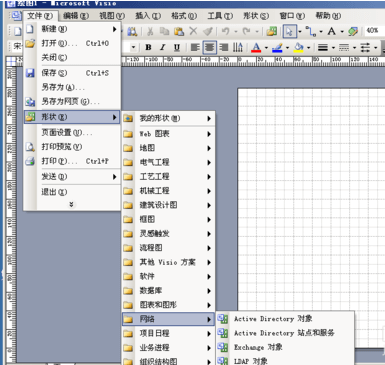

为了便于我们绘图，首先我们必须要把需要的绘图菜单调出来。点击文件--形状--网络；

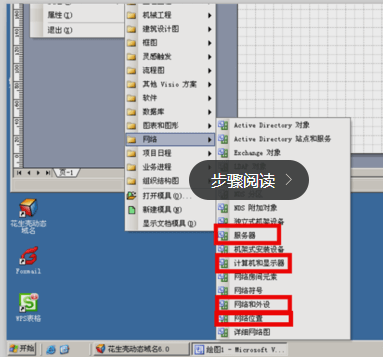

选择网络里面的服务器、计算机和显示器、网络和外设和网络位置。这是最常用的四项网络绘图功能。

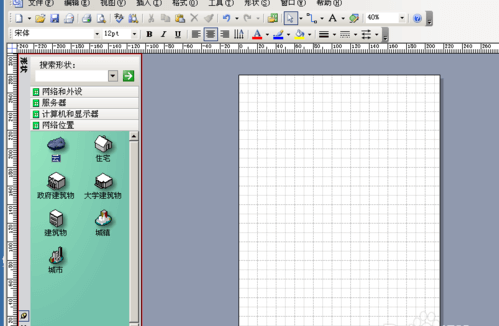

选择好绘图工具，在visio的左侧将会出现你选择的绘图工具栏窗口；

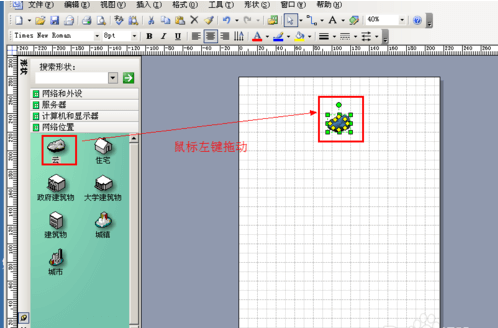

绘图时，根据需要来选择图形。比如说画云：在网络位置的工具栏选择云长按鼠标左键然后拖到右侧的编辑网格中。

为了让图形更加的美观，我们还可以对编辑好的图形做一定的放大缩小改动，点击图形四周的绿色小方块拉动鼠标方向键进行相应的调整；

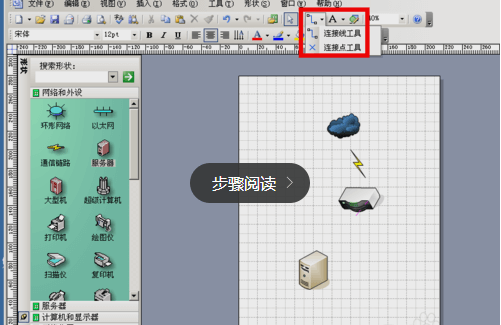

网络中间的路线我们可以用工具栏里面的连接线工具来代表。

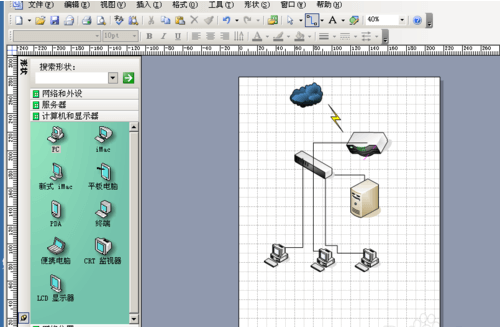

依次把对应的硬件设备和pc编辑上去就OK了。
