网络机柜网线怎么整理

作者:admin发布时间:2019-05-02 10:19

机柜整理步骤

1、前期准备

首先要通知用户在不影响用户正常工作的情况下进行整理机柜。

然后根据网络的拓扑结构、现有的设备情况、用户数量、 用户分组等多种因素勾画出机柜内部的线路走线图和设备位置图。

接下来准备好所需材料:网络跳线、标签纸、各种型号的塑料扎带(勒死狗 )。

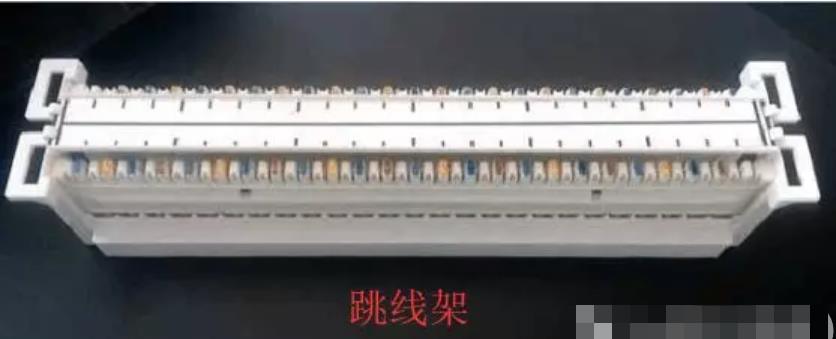

网络机柜网线怎么整理 综合布线 机房布线 第1张


网络机柜网线怎么整理 综合布线 机房布线 第2张


2、整理机柜

安装机柜:

需要我们自己动手做以下三件事:

第一,使用随机框带的螺丝和螺母将固定架上紧;

第二,将机柜扳倒,把可以活动的轮子安上  ;

第三,根据设备的位置在固定架上调整和添加挡板。

网络机柜网线怎么整理 综合布线 机房布线 第3张


整理线路:

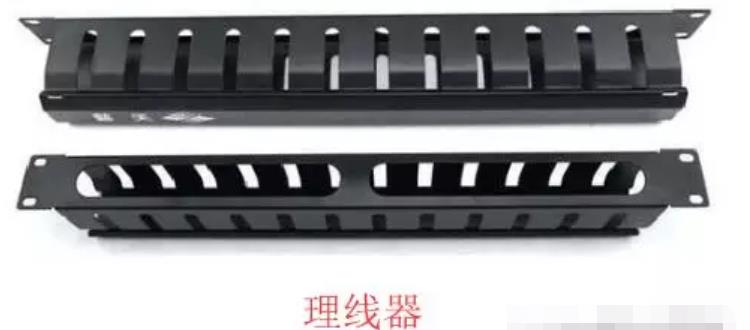

将网线分组,组数通常小于或等于机柜后面理线架的个数。将所有设备的电源线捆扎在一 起,将插头从后面的通线孔插入后,通过一个单独的理线架寻找各自的设备。

固定设备:

将机柜中的挡板调整到合适的位置,使管理员能够不开机柜门就可以看到所有设备的运转情况,同时根据设备的多少和大小适当地添加挡板。注意要在挡板间留出一定的空隙。将机柜内所有用到的交换设备、路由设备按照预先画好的图放置好。

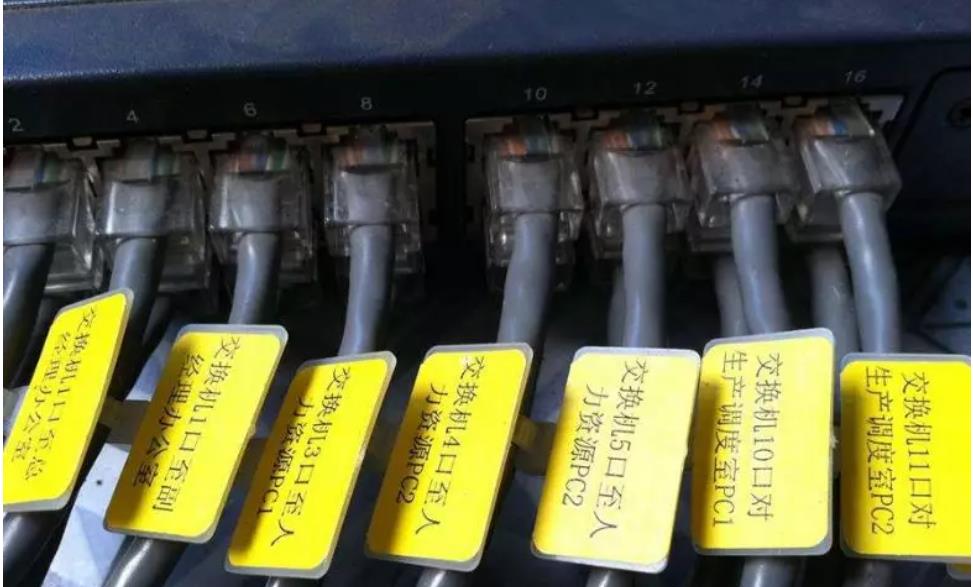

网线贴标:

所有网线连接好以后,需要对各网线进行标识,将准备好的即时贴缠绕到网线上,并用笔 在其上加以标注(一般注明房间号或作什么用途),要求标识要简单易懂。对交叉网线可以通 过使用不同颜色的即时贴与一般网线加以区分。如果设备太多,则要对设备进行分类编号, 并对设备贴标。

网络机柜网线怎么整理 综合布线 机房布线 第4张


3、后期工作

联电测试:

当确认无误后, 接通电源, 进行网络联通测试,以保证用户正常的工作——这是最重要的。

文档更新:

对本次机柜整理的内容进行文档更新。 重新画设备布置图和网线连接图。在图上要注明设备的编号和网线的标识,以备检修查阅。最好能够将用户名也作为一项加入到图示当中。最后注明日期和理线人。
