综合布线包含什么内容

作者:admin发布时间:2019-04-04 10:34

综合布线系统包括工作区子系统、水平子系统、干线子系统、管理子系统、设备间子系统和建筑群干线子系统六方面内容。它们相对独立,形成具有各自模块化功能的子系统,组成一个有机的、整体的布线系统。 

1、工作区子系统。

包括办公室、写字间、技术室、机房等需要电话、计算机终端等设备的区域和相应设备的统称。工作区子系统处在用户终端设备,包括电话机、计算机终端、监视器、数据终端等和水平子系统的信息插座之间,起着搭桥的作用。 

2、水平子系统。

是每个楼层配线架至工作区信息插座之间的线缆、信息插座,转接点及配套设施组成的系统,作用是将楼层内的每一个信息点与楼层配线架相连,一般处在同一楼层,将电缆从楼层配线架连接到位各工作区的信息插座上。 

3、干线子系统。

垂直干线子系统是指每一个建筑物内从主交换间与各配线架之间的线缆及配套设施组成的系统。形成一个干线馈电网络。主干线子系统提供建筑物的主干线缆路由,是综合布线系统的神经中枢,实现主配线架和中间配线架的连接。 

4、管理子系统。

管理是真对设备间、交换间和工作区的配线设备和线缆按一定的模式进行标志和记录的规定。内容包括管理方式、标识、色标、交叉连接等。管理子系统采用交连和互连等方式,管理垂直干缆和各楼层水平布线子系统的线缆,为连接其它子系统提供连接手段。 

5、设备间子系统。

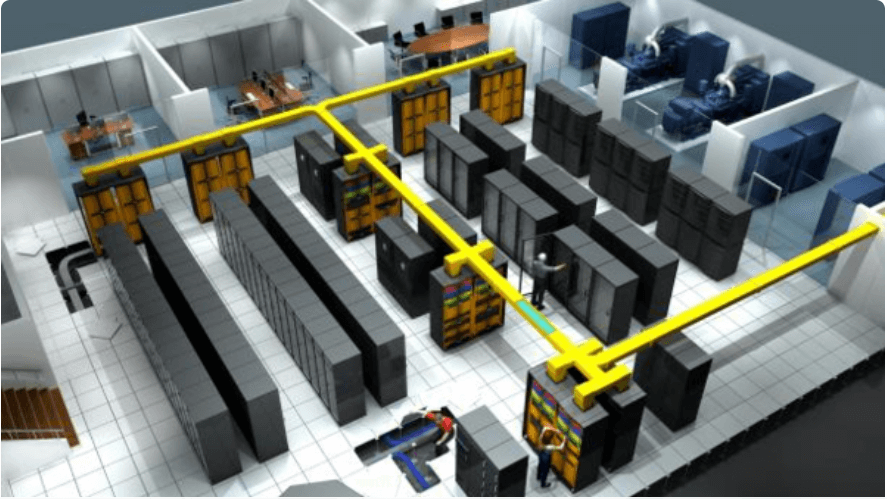

设备间是大楼的电信设备和计算机网络设备,以及建筑物配线设备安装地点,也是进行网络管理的场所。对综合布线工程设计而言,设备间主要是安装总配线设备、交换机、计算机主机、接入网设备、监控设备以及除强电设备以外的设备及其进线。 

6、建筑群干线子系统。

建筑规模较大或是性质重要的机构如一个企业或一所学校,一般都有几座相邻建筑物或不相邻建筑物园区。它们彼此间有相关的语言、数据、图像和监控等系统,可用传输介质电缆或光缆和各种支持设备连接在一起,成为一个系统。
