网络综合布线设备清单

在综合布线设备中,除了最为主要的传输介质,如双绞线和光纤线缆等以外,还有很多的布线设备在使用。常用的有RJ45插头、信息插座、配线架、光纤连接器、剥线钳、打线钳、网线钳、网线模块等。

(1)RJ45插头
   RJ-45插头是一种只能沿固定方向插入并自动防止脱落的塑料接头,俗称“水晶头”,专业术语为RJ-45连接器(RJ-45是一种网络接口规范,类似 的还有RJ-11接口,就是我们平常所用的“电话接口”,用来连接电话线)。之所把它称之为“水晶头”,是因为它的外表晶莹透亮的原因。双绞线的两端必须 都安装这种RJ-45插头,以便插在网卡(NIC)、集线器(Hub)或交换机(Switch)的RJ-45接口上,进行网络通讯。


                                                 网络综合布线设备清单 北京IT外包 第1张

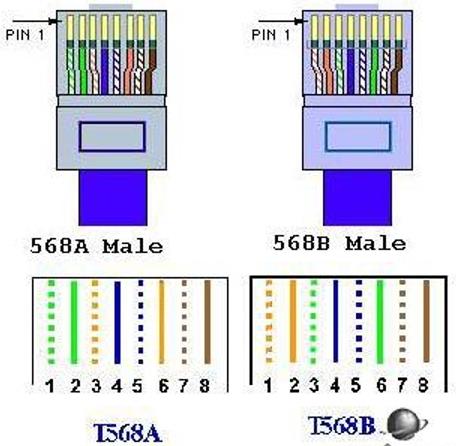

   如图所示为RJ-45插头(水晶头)的截面示意图,从左到右的引脚顺序分别为1~8,许多用户在布线中经常出现两种错误:一种是采用一一对应的连接方法, 常用B标RJ-45线路连接顺序为橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。当连接不同设备时,使用A标,其连接顺序为绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。一般都常用B标的压法,如果要做交叉线,就一边为A标另一边为B标

              网络综合布线设备清单 北京IT外包 第2张

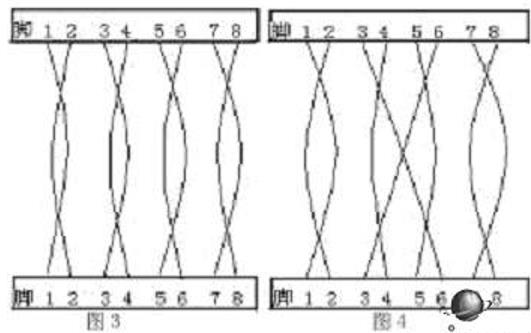

常用的直通和交叉电缆
                        网络综合布线设备清单 北京IT外包 第3张



   水晶头虽小,但在网络的重要性一点都不能小看,在许多网络故障中就有相当一部分是因为水晶头质量不好而造成的。水晶头也有几种档次之分,一般比较好的像 AMP(安普)这样的名牌大厂的质量要可靠些。不过价格要比市场上的一些杂牌的贵些。建议在选购时千万别贪图便宜,否则质量得不到保证,主要体现在它的接 触探针是镀铜的,容易生锈,造成接触不良,网络不通。质量差的还有一点明显表现为塑料扣位不紧(通常是变形所致),也很容易造成接触不良,网络中断。

(2)剥线钳

   剥线钳在制作细缆时是必备的工具,它的主要功能是用来剥掉细缆导线外部的两层绝缘层。

网络综合布线设备清单 北京IT外包 第4张


   如图所示的是一款剥线钳图示。剥线钳上共有三个刀片,分别用于剥掉外层绝缘层、中间金属屏蔽层和内部绝缘层。刀片的切割深度,可由随刀赠送的螺杆调整其相应位置的内六角形螺母实现。顺时针方向时,抬高刀片,切割深度加重;逆时针方向时,降低刀片,切割深度变浅。

(3)打线钳

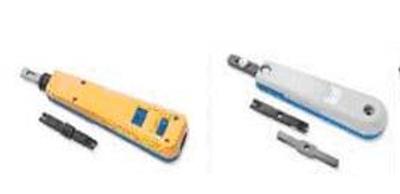

   信息插座与模块是嵌套在一起的,埋在墙中的网线是通过信息模块与外部网线进行连接的,墙内部网线与信息模块的连接是通过把网线的8条芯线按规定卡入信息 模块的对应线槽中的。网线的卡入需用一种专用的卡线工具,称之为“打线钳”,如图所示的第一、二幅是西蒙的两款单线打线钳,第三幅是西蒙的一款多对打钱工 具。多对打线工具通常用于配线架网线芯线的安装。

   网络综合布线设备清单 北京IT外包 第5张


(4)网线钳

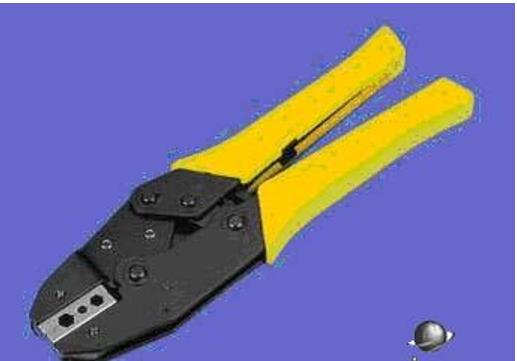

网线钳是用来卡住BNC连接器外套与基座的,它有一个用于压线的六角缺口,如图所示。一般这种压线钳也同时具有剥线、剪线功能。

           网络综合布线设备清单 北京IT外包 第6张


(5)信息插座

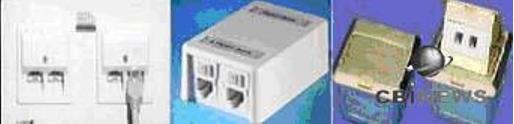

信息插座一般是安装在墙面上的,也有桌面型和地面型的,主要是为了方便计算机等设备的移动,并且保持整个布线的美观。以上三种信息插座分别是如图中左、中、右边所示。

              网络综合布线设备清单 北京IT外包 第7张


   光纤插座也叫做光纤耦合器,用于工作区光纤端口设备与水平布线子系统的互连。

(6)配线架
配线架是管理子系统中最重要的组件,是实现垂直干线和水平布线两个子系统交叉连接的枢纽。配线架通常安装在机柜或墙上。通过安装附件,配线架可以全线满足UTP、STP、同轴电缆、光纤、音视频的需要。在网络工程中常用的配线架有双绞线配线架和光纤配线架。

   双绞线配线架的作用是在管理子系统中将双绞线进行交叉连接,用在主配线间和各分配线间。双绞线配线架的型号很多,每个厂商都有自己的产品系列,并且对应 3类、5类、超5类、6类和7类线缆分别有不同的规格和型号,在具体项目中,应参阅产品手册,根据实际情况进行配置。

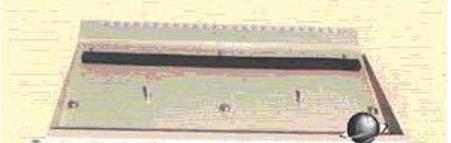

            网络综合布线设备清单 北京IT外包 第8张

双绞线配线架


   光纤配线架的作用是在管理子系统中将光缆进行连接,通常在主配线间和各分配线间。

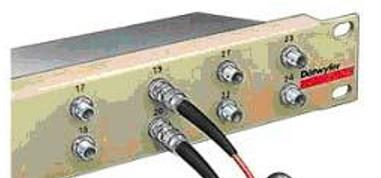

           网络综合布线设备清单 北京IT外包 第9张


SC光纤配线架

网络综合布线设备清单 北京IT外包 第10张



ST光纤配线架



(7)光纤连接器
光 纤连接器是光纤与光纤之间进行可拆卸(活动)连接的器件,它是把光纤的两个端面精密对接起来,以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去, 并使由于其介入光链路而对系统造成的影响减到最小,这是光纤连接器的基本要求。在一定程度上,光纤连接器也影响了光传输系统的可靠性和各项性能。
   光纤连接器按传输媒介的不同可分为常见的硅基光纤的单模、多模连接器,还有其它媒介如塑胶等为传输媒介的光纤连接器;按连接头结构型式可分为:FC、 SC、ST、LC、D4、DIN、MU、MT等等各种型式;其中,ST连接器通常用于布线设备端,如光纤配线架、光纤模块等;SC和MT连接器用于网络设 备端较多。按光纤端面形状分有FC、PC(包括SPC或UPC)和APC型;按光纤芯数分还有单芯、多芯(如MT-RJ)型光纤连接器之分。 光纤连接器应用极广,品种繁多。

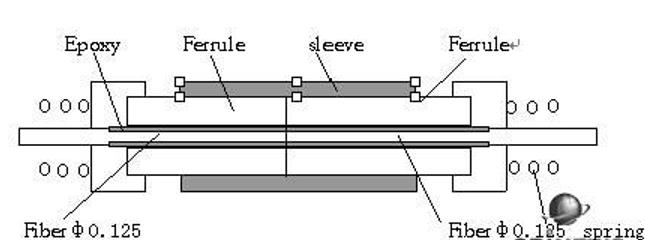

   下面是最常见的FC型(即圆柱套筒型)连接器的基本结构。

网络综合布线设备清单 北京IT外包 第11张
