一根网线接两个水晶头的接法

作者:admin发布时间:2019-04-30 10:22

很多家庭装修入户到客厅只埋了一根网线,后续电信的宽带和IPTV,这两个东西线是分开的,要两根网线,只有分线处理了,可能就需要把一根网线一分为二。



家中的网线一般是8芯的,100Mbps的连接方式使用了4芯,1000Mbps接法使用了8芯网线;百兆网络只需要1,2,3,6四芯即可,两芯发送数据,两芯接收数据,其余的四芯可以用于连接另一个网络;

网线一分为二,分为两组,每组传输100Mbps的网络信号。



在百兆网络中,网线中仅有1、2、3、6四根线芯负责网络信号传输,由于网线一般都有八个线芯,可以将一根网线分为两根四芯网线。一根网线分线后相当于两根网线,连接两台电脑的话,需要将分线后的水晶头分别插在路由器或交换机才可以正常上网。

一根网线接两个水晶头的接法  综合布线 机房布线 第1张



方案一

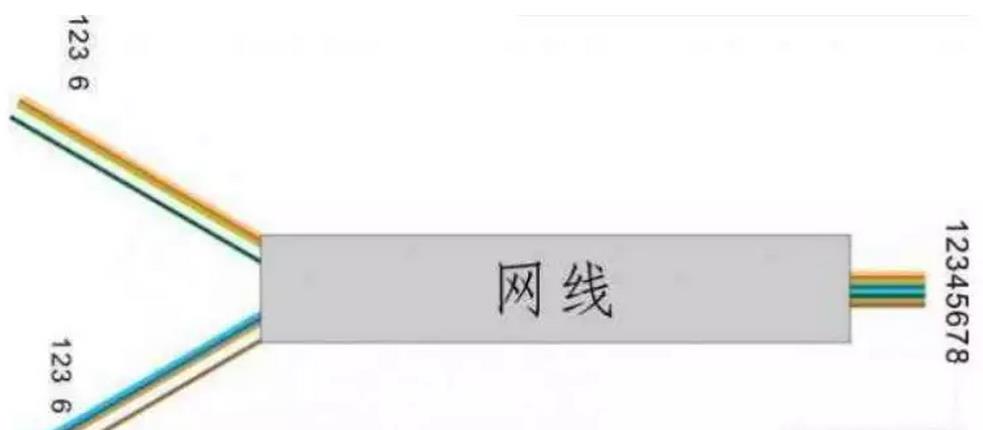

我们常用的网线一般都采用八个线芯,但只有其中1、2、3、6线芯是负责数据传输的,所以一根网线可以分为两根四芯网线。

一根网线接两个水晶头的接法  综合布线 机房布线 第2张

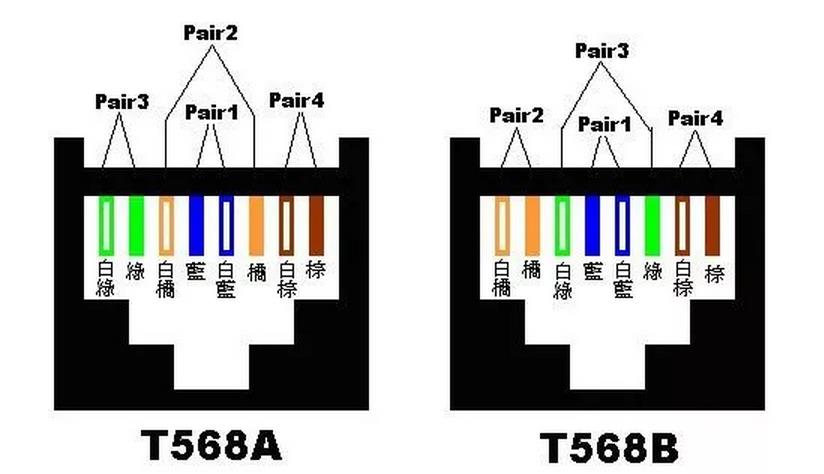

按照568B标准网线的两端可以将白橙,橙,白绿,绿四个线芯按照1、2、3、6线序制作水晶头,将白棕、棕、白蓝、蓝四个线芯按照1、2、3、6线序制作水晶头。

一根网线接两个水晶头的接法  综合布线 机房布线 第3张
一根网线接两个水晶头的接法  综合布线 机房布线 第4张

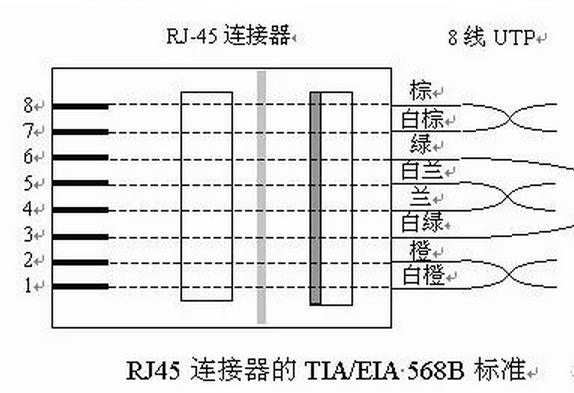

按照568A标准,网线的两端可以将白绿、绿、白橙,橙,四个线芯按照1、2、3、6线序制作水晶头,将白蓝、蓝、白棕、棕四个线芯按照1、2、3、6线序制作水晶头。

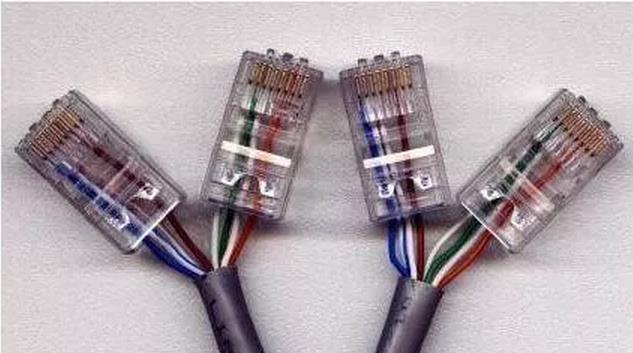

一根网线接两个水晶头的接法  综合布线 机房布线 第5张

一根网线分线后就相当于两根四芯网线。

一根网线分线后,只有分别连接路由器或交换机,才能让两台电脑同时上网。由于一根网线分线后相当于两根网线,所以只有将分线后的两个水晶头分别和路由器或交换机连接,另外两个水晶头连接电脑,才可以保证两台电脑同时上网。

一根网线分线后最高支持百兆宽带

由于四芯网线最高仅支持百兆宽带,所以将一根网线分线后,最高也仅能支持百兆网络。如果使用百兆及以上光纤宽带,一般不建议将一根网线分线使用。另外网线分线,存在干扰的情况,网络传输质量和单根网线还是存在一定差距。

方案二

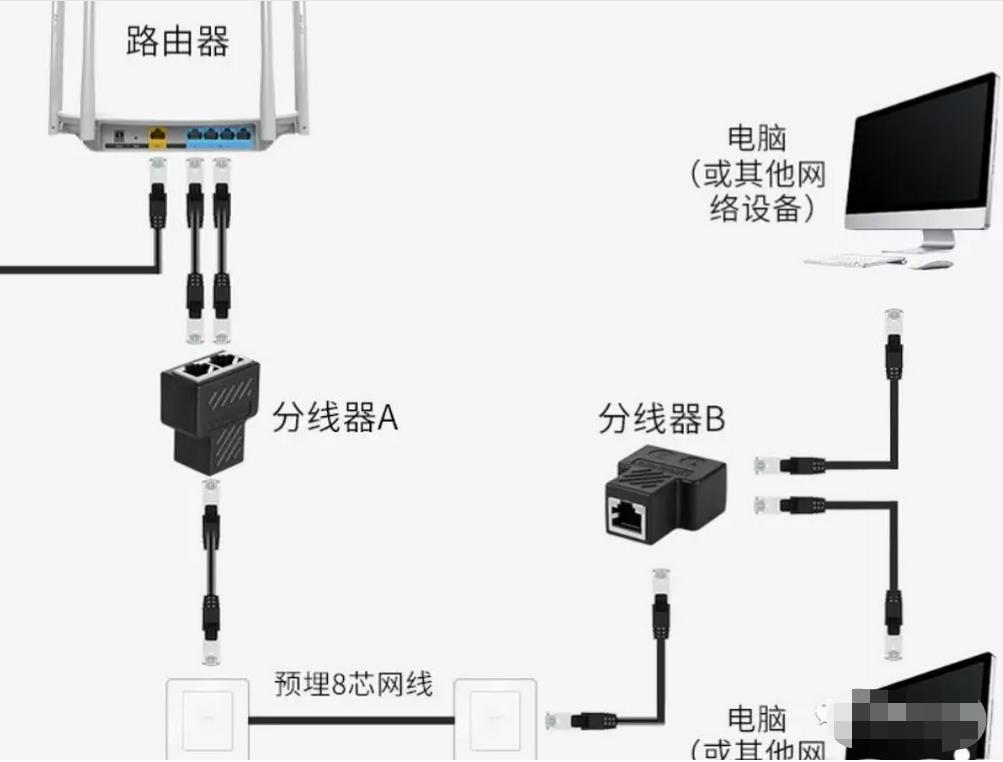

使用分线器,使用一对分线器,如果办公室已经布好一条网线且只有一个网口,实现两台电脑同时联网或者一个连接电脑一个连接机顶盒,可以使用分线器,如下图所示:

一根网线接两个水晶头的接法  综合布线 机房布线 第6张
