企业网络规划设计建设方案实例

作者:admin发布时间:2019-03-15 19:52

1、 用户需求
XX公司网络需求主要有以下几点:
(1) 共有A、B、C、D、E、F六个部门,分别拥有20、30、45、35、25、5台计算机。
(2) A、B、C、D、E部门都有各自独立的文件服务器,且文件服务器通常不允许跨部门访问。
(3) F部门的计算机可以访问A、B、C、D、E五个部门的文件服务器。
(4) 公司内部的计算机间采用公司内部的电子邮件系统和IM(即时通讯)系统联系。
(5) 公司内部网络与Interner之间采用100Mb/s光纤接入。
(6) 公司内部架设Web服务器,对Internet提供公司的形象和电子商务服务。
(7) 为保证安全,Internet与公司内部网络间应该采用防护措施,防止外界对内部网络未经授权的访问。
(8) 如有必要,可根据需要在网络中增添其他功能服务器。
2、用户需求分析
根据XX公司部门的分布情况,在结构化布线方案中,信息主干线采用单模光纤,构成公司的一级网络链路。部门之间采用朗讯超5类结构化双绞线布线系统,这是因为超5类结构化双绞线布线系统具有高可靠性,确保系统完全满足语音、高速数据网络的通信需求,且结构灵活、方便,对建筑物内不同系统应用提供完全开放式的支持。公司内部网络与Interner之间采用100Mb/s光纤接入。
3、设计目标
(1) 先进性:系统具有高速传输的能力。公司内部网络与Interner之间的传输速率达到100Mb/s,水平系统传输速率达到100Mb/s,满足现在和未来数据的信息传输的需求;主干系统传输速率达到1000Mb/s,同时具有较高的带宽,满足现在和未来的图像、影像传输的需求。
(2) 灵活性:系统具有较高的适应变化的能力。当用户的物理位置发生变化时可以在非常简便的调整下重新连接;布线系统适应各种计算机网络结构,如以太网、高速以太网、令牌环网、ATM网等。布线系统且具有一定的扩展能力。
(3) 实用性:系统具有使用方便、简单、低成本、易扩展的特点。布线系统应在满足各种需求的情况下尽可能降低材料成本;布线系统具有操作简单、使用方便、易于扩展的特点。
4、设计标准、规范和原则
1)设计标准
EIA/TIA568:商用建筑物的电信布线标准。
EIA/TIA569:商用建筑物标准中对电信路由和空间的规定。
EIA/TIA606:配线间的管理。
TSB67:商用建筑标准中对电信路径的建议规定。
CECS72.97:建筑与建筑群结构化布线系统设计规范。
IEEEE 802.2:10BASE-T、100BASE-T、10BASE-5、10BASE-2以太网标准。
IEEEE 802.5:TOKEN RING 4M/16M令牌环网标准。
IEEEE 802.7:FDDI网络标准。
IEEEE 802.4:ARCNET网络标准。
2) 设计规范
(1) 水平和骨干电缆系统采用星型拓扑结构,水平电缆线和设备电缆线,最长不能超过90m,如果考虑跳线、接插线的长度,应从水平配线系统的90m限额中减去。保证整个链路长度不超过100m。
(2) 对于每个建筑物,所选择的骨干电缆媒介(铜缆/光纤)应满足业务和距离的要求。如使用光缆,每个配线间至少有一条光纤。
(3) 每个主配线终端和通信配线间的语音和数据终端应分开。
(4) 每个工作站或工作区域应有一条四对专用水平电缆。考虑到将来建筑物布线的需求,用于所有的水平配线场合,推荐安装相关的超5类元件。
(5) 对于使用全光纤网络的水平配线每个工作站至少有一条光纤
3)设计原则
(1) 实用性:在遵守T568A标准的前提下完全满足用户的所有需求,同时按照TSB67建议对于整体线路尽可能减少节点,做到节省资金,使系统具有最佳的网络拓扑结构,达到最佳性能价格比。
(2) 灵活性、开放性和扩展性:能支持任何厂家的网络产品,支持任意网络拓扑结构。可随着应用规模的扩大,在现有布线基础上,增加语音或数据网络站点的数量,实现语音与数据网络站点共享,同过简单增加设备就可实现增加多个语音或网络站点的数量。
(3) 先进性:系统能提供达到1000Mb/s带宽的传输速率,满足现在和未来的需求。配线间能够满足多层次的交叉连接,通过简单的跳线实现网络复杂的变化和升级。
5、设计规划
(1)数据主配线间设在F部门。
(2)数据主干系统采用光缆。
(3)部门之间数据水平布线系统全部采用超5类非屏蔽双绞线(UTP、CAT5)。
(4)数据系统采用模块化连接系统。
(5)部门水平主线槽采用PVC线槽敷设至各水平配线间。
(6)垂直主干由主配线间沿通信竖井分别敷设各水平配线间。
(7)实现F部门的计算机可访问A、B、C、D、E部门的机器。
(8)连接Internet的路由器的后面设有防火墙。
(9)WEB、E-MAIL服务器采用双网卡,分别连到内网、外网上。
6、设计方案
依据用户综合布线要求及系统集成建筑物设计的标准等级要求,对数据交换系统采用结构化布线系统之集中式和分布式网络管理相结合的方法进行设计,即把所有主要网络设备集中放置在F部门的计算机机房内,同时利用分配线间(TC)和主配线间(MDT)的可任意组合性兼顾各部门独立组网及距离限制。
针对用户建筑物结构本身以及相应的功能需求,在F部门内设计一个计算机主配线终端室MDT,该主配线终端室在用户结构化布线系统中构成相应的主干终端系统,是整个公司数据、语音、影像传输系统的信息接口。
1)拓扑结构图
公司内部网络与Interner之间采用100Mb/s光纤接入。连接Internet的路由器的后面设有防火墙。实现F部门的计算机可访问A、B、C、D、E部门的机器,WEB、E-MAIL服务器采用双网卡,分别连到内网、外网上。

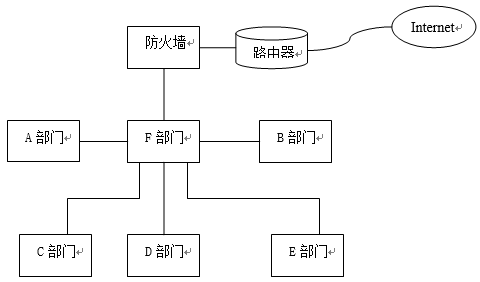

拓扑图如下:
企业网络规划设计建设方案实例


2)方案优点
(1)网络中心同各个分部点之间都是单独连接的,提高了光纤传输的效率。
(2)任何一个分部点出现问题都不会影响到主机房和其他各个点的正常运行。
(3)便于管理,能迅速查到原因。
3)具体方案设计
(1)用户需求要公司内部网络与Interner之间采用100Mb/s光纤接入,并在其采用防护措施。
(2)信息分部点概况如下表:
部门名 信息点
A 20
B 30
C 45
D 35
E 25
F 5
总计 160
(3)方案设计。根据用户要求,在F部门设置网管中心,把主要的网络设备集中放置在F部门,F部门的计算机可以访问其他几个部门的服务器,形成一个局域网。在F部门设置主配线间,其他部门各设置分配线间。
4) 设备匹配
网卡,采用10/100M自适应全双工网卡
路由器,采用24口路由器。
交换机,采用24口交换机。
7、工程测试与验收
1)测试
测试仪器:FLUKE网络电缆测试仪。
测试指标:近端串扰、衰减、阻抗、长度、ACR值等指标。
2综合布线系统验收
(1) 外观验收:墙壁上信息插座安装是否美观,各层配线架是否平稳牢靠。
(2) 主配线间验收:双绞线布线系统测试包括连续性测试、开路、短路和连接正确性测试、衰减测试、近端串扰测试。
(3) 测试标准:TIA/EIA568标准。
(4) 测试仪器:FLUKE网络电缆测试仪。
(5) 光纤系统中光纤衰减的测试:
在光纤系统的实施过程中,涉及到光纤的敷设、光缆的弯曲半径、光纤的熔接以及光纤的跳线,因设计的方法及物理布线结构的不同,网络设备间的光纤路径上光信号的传输衰减有很大不同。
在此设计中,完全遵循 TIA-EIA 568标准进行设计,使用星型的物理拓扑结构,使任意两个网络设备连接时,光信号的传输可绝对限制在FDDI或IEEE802.2 FOIRL规定的范围之内。
根据标准规定和设计方法,应充分保证任两段已接好的光缆中的光纤,连同跳线与连接线一起,总的衰减应在9db(850nm)之内。
