厂区视频监控系统解决方案

作者:admin发布时间:2018-12-11 16:19

       从模拟到网络、从标清到高清,随着安防监控技术的不断发展,用户对监控系统的要求越来越高。目前为了解决监控视频系统的视频图像分辨率低、存储可靠性差、视频上墙显示复杂及系统管理性差等方面的问题,海康威视从系统的先进性、可靠性、实用性等方面出发,推出一套集前端采集、后端存储、上墙显示及应用管理于一体的网络高清视频监控系统标准化解决方案
一. 设计原则
厂区视频监控系统的设计严格遵守以下原则:
先进性:本监控系统采用国际上技术先进、性能优良、工作稳定的监控设备,使整个系统的应用在相当长的一段时间内保持领先的水平。
可靠性:系统的可靠性原则应贯穿于系统设计、设备选型、软硬件配置到系统施工的全过程。只有可靠的系统,才能发挥有效的作用。
方便性:监控系统的操作应具有灵活简便,人机界面友好,易于掌握的特点,操作人员能够方便物进行使用及维护,使整个系统的功能得以最大实现。
扩展性:系统设计留有充分的余地,以便日后比较方便地进行系统扩充。为此,设备采用模块式结构,在需要时可随时补充,使系统具备灵活的扩展性。
开放性:产品选型必须具有开放的接口,便于整个系统的整合,达到资源统一管理的目的。
 二.  设计依据
 GB50198-94《民用闭路监视电视系统工程技术规范》
 GA/T 75-94《安全防范工程程序要求》
 GB50200-94《有线电视系统工程技术规范》
 GA/T 75-94《安全防范工程程序与要求》
 GA38-92《中华人民共和国公共安全行业标准》
 YD/T926.1-97《大楼通信综合布线系统》
 GB/T50311-2000《建筑与建筑群综合布线系统工程设计规范》
 相关行业的规定及规范
三. 建设目标
1. 本方案就目前我们选用目前最先进的视频监控解决方案网络高清前端+NVR的方式。
2. 视频图像质量达到全实时HD720p;
3. 建设一个数字化监控中心,作为视频监控系统汇聚中心;
4. 建成的系统具备高可管理性、高可扩展性、易维护易升级。


四. 设计思路
在设计厂区视频监控系统时,我们设计了网络高清前端+NVR系统解决方案。
网络高清前端+NVR系统解决方案:此套解决方案最大的特点就是全部数字化,前端使用网络高清摄像机(网络高清枪机),通过以太网传输,数字视频信号直接输入至NVR,进行视频图像的存储。此套解决方案最大的特点就是系统全部数字化化,组网方便,后期点位扩展以及系统升级便利。
我们更多地考虑系统级的可靠性和人性化的人机交互界面,主要包含以下几部分内容:
(1)产品及辅件设计保障、产品质量保障、产品已用情况分析;
(2)传输网络接入要求分析、承载性能分析、安全运行风险分析与规避方法;
(3)软件平台架构分析、系统运行压力节点分析判断与对策;
(4)类似系统建设案例分析;
(5)公司品牌保障与强大的售后服务体系保障;
(6)基于分域、分级电子地图的可视化人机交互界面。
与此同时,系统建设成本是设计本系统时不可回避的问题,在同质、同功能、满足并符合国家相关建设标准的前提下,在中央相关政策的积极倡导下,我们将优先选择国产知名品牌。
通过与用户、工程商、集成商的密切交流,我们将打造一套先进的、高可靠性的、智能化的、优质的并且极富经济竞争力的厂区视频监控系统。
“需求决定设计”,在可靠运行的前提下借助先进的视频监控技术提升系统的先进性,满足未来5年的发展要求;完善监控系统的管理和运用,使监控系统对安保、业务的作用最大化;完善系统之间的联动和应用软件的功能,使用户在运用本套系统时能充分感受到稳定、实用和便利。充分利用监控资源,发挥整体效益,做到系统具有可持续发展特性。
五. 系统定位
以上述设计思路为指导方针,结合用户真实需求,我们设计团队与用户共同商议并确定了厂区视频监控系统的定位:
1. 高起点的设计系统,系统具有经济性、可靠性、先进性和可持续发展特性;
2. 强调系统的可靠性,确保高起点的先进系统在未来应用过程中的稳定、可靠,而且能长期不间断无故障地运行;
3. 强调系统的经济性,利用新技术、新产品构建新系统,简化系统建设难度和环节,提高子系统乃至部件的集成度,有效地、合理地降低系统建设平均成本;
4. 强调系统的实战性,一切围绕用户安全防范和业务展开,系统服务于实战,具体体现在对潜在危害的察觉、对紧急突发事件的处理上;
5. 强调系统资源的共享,让本次建设的系统成为一个立体的、多层次的、全方位的、具备防御层概念的视频监控系统,开放式的软件平台为系统资源二次利用、共享打下坚实的基石。
六. 系统组成

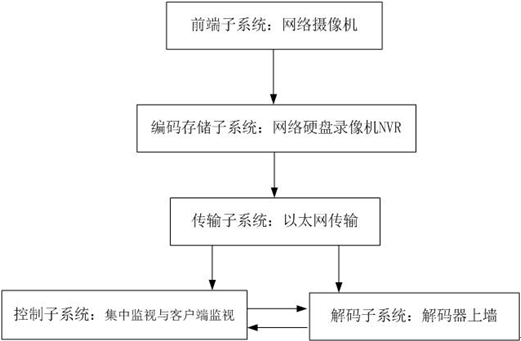

任何规模、任何形态、任何阶段的视频监控系统都可归纳为:由前端子系统、传输子系统、存储子系统、显示子系统和控制子系统组成。本节着重阐述系统框架,对系统一级层面做阐释。
网络高清前端+NVR系统:

厂区视频监控系统解决方案 综合布线 机房建设 第1张



(1)前端子系统
即广泛分布在厂区视频监控系统的各个监控点的摄像机及辅材,室外监控点还包括立杆、防雷、接地、光纤收发器等。
网络系统前端使用网络高清红外枪机。
(2)编码存储子系统
即部署在监控中心的各种网络硬盘录像。主要完成前端子系统提供存储服务。并为监控中心和分控客户端提供资料检索与回放服务。
网络系统编码存储使用NVR,实现网络前端视频信号的存储。
(3)传输子系统
网络系统前端网络摄像机视频信号通过网线接入就近接入层交换机,接入层交换机进行汇聚,将网络视频信号传输至监控中心汇聚层交换机,通过以太网连接至NVR进行网络视频信号的存储,通过以太网实现网络视频信号的传输。
(4)显示子系统
即部署在监控中心的显示设备,具体包括显示器等。在本系统中工作人员借助海康网络监控软件、在PC客户端或NVR加显示器上进行预览回放操作。

七. 拓扑结构图

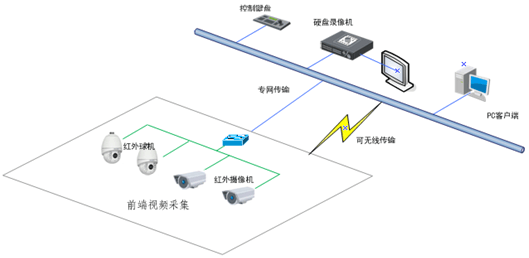

视频监控系统组网拓扑示意图:

厂区视频监控系统解决方案 综合布线 机房建设 第2张

在系统中厂区内安装130万像素网络高清枪机DS-2CD2212(D)-5。高清摄像机的特点是图像细腻清晰,通过后端控制,可以清楚的看清出入厂区人员的面部特征。并通过网络传输接入网络硬盘录像机,进行视频录像及网络传输,并进行24小时监控。
